現有的土壤破碎機篩網一般包括有由一對橫向的側板和一對縱向的連接板構成的框架，在兩側板之間連接有多條縱向的柵條。這種結構的篩網在使用過程中如果有一根柵條損壞就必須將整個框架拆卸下來進行更換，因此其維護操作十分不便。
本實用新型所要解決的技術問題是，提供一種拆裝維護方便、對土壤具有輔助破碎能力的土地壤破碎機篩網。
本實用新型的
土壤破碎機篩網包括有由一對橫向的側板和一對縱向的連接板構成的框架，在兩側板之間橫向并排設置有多對柵條固定梁，每一對柵條固定梁之間固定安裝有多條相互平行的短柵條，相鄰的柵條固定梁之間通過螺栓固定連接，而最外側的兩個柵條固定梁則分別通過螺栓與兩個側板連接。上述短柵條的截面形狀可以為三角形，該三角形的底邊朝向內側。
本實用新型由于將原有結構中固定在兩側板之間的較長的柵條改為固定在多對柵條固定梁之間的短柵條，這樣，一旦局部的柵條損壞，只需相應的柵條固定梁拆下進行更換，使維護過程便捷省力；另外，三角形截面的柵條邊緣較銳利，不僅使土壤較易通過，并且當土塊與之高速碰撞時，還可對土壤進行輔助的破碎，從而提高了設備的破碎能力。
附圖說明

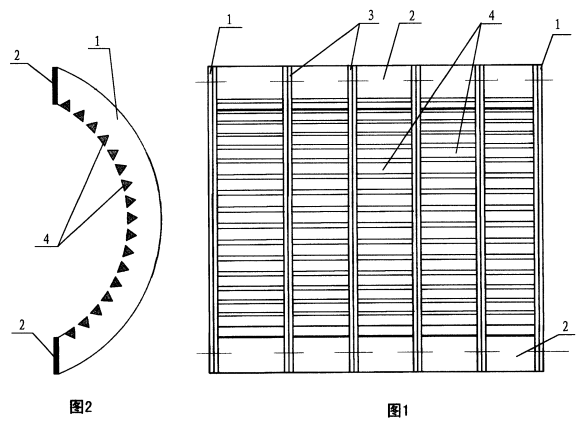

圖1是本實用土壤破碎機篩網結構示意圖；
圖2是圖1的橫截面結構示意圖。
具體實施方式，
如圖所示，該土壤破碎機篩網的框架由一對橫向的側板1和一對縱向的連接板2構成，側板之間有多對柵條固定梁3，每對柵條固定梁之間連接多條短柵條4，各對柵條固定梁之間通過螺栓并排連接固定，再通過螺栓連接到兩側板上。短柵條4的橫截面為底邊朝向內側的三角形。
